Vorbereitung

Materialliste und Sicherheit

Kapitel 1

Einleitung – Der Motivator

Tauche ein in die Welt der nachhaltigen Energie: In diesem Projekt baust du einen eigenen Elektrolyseur und erfährst hautnah, wie grüner Wasserstoff als Speicher für die Zukunft dient.

Kapitel 2

Materialliste – Der Organisator

Alles am Start? Für den Bau nutzt du eine smarte Kombination aus präzisen 3D-Druckteilen, Graphitelektroden und Standard-Laborequipment – die vollständige Checkliste findest du im PDF.

Kapitel 3

Sicherheit – Das Dashboard

Sicherheit steht bei jedem Experiment an erster Stelle. Auch wenn dieses Projekt mit Strom in Wasser und Wasserstoff arbeitet, sind alle Risiken absolut beherrschbar. Wenn du dich an die gegebenen Massnahmen hältst, wird dein Projekt zu einem sicheren und spannenden Erlebnis.

Wasser & Strom

eine gefährliche Kombination

Das Risiko: Wasser leitet Strom. Bei unsachgemäßem Umgang mit Netzgeräten drohen Kurzschlüsse oder Stromschläge.

Maßnahmen lesen
  • Nutze nur zertifizierte Labornetzgeräte und begrenze Spannung & Stromstärke (max. 20V / 0.2A).
  • Fasse niemals ins Wasser, solange der Elektrolyseur am Strom angeschlossen ist.
  • Bediene elektrische Gegenstände nur mit trockenen Händen.

Wasserstoff

unsichtbar und leicht entflammbar

Das Risiko: Der entstehende Wasserstoff ist als Mischung mit Luft hochexplosiv (Knallgas), wenn es sich zu einer erhöhten Konzentration ansammelt.

Maßnahmen lesen
  • Experimentiere nur im Freien oder in einem Labor mit geeignetem Lüftungssystem.
  • Halte offene Flammen, Funken und Zündquellen strikt fern.

Säuren

von harmlos bis reizend

Das Risiko: Die Zitronensäure erhöht die Leitfähigkeit, reizt aber bei Kontakt Haut und Augen.

Maßnahmen lesen
  • Trage während des gesamten Versuchs Schutzbrille und Handschuhe.
  • Bei Kontakt sofort gründlich mit viel Wasser abspülen.

Graphit

leicht zerbrechlich

Das Risiko: Die Elektroden sind spröde (wie Bleistiftminen) und brechen bei übermässigen Karfteinwirkung schnell.

Maßnahmen lesen
  • Behandle die Elektroden so vorsichtig.
  • Ziehe Muttern an den Gewindestangen nur handfest an.

Wichtig: Dies ist nur eine Zusammenfassung. Vor der Durchführung musst du alle Maßnahmen zwingend im Detail in der Anleitung (Kapitel 3) studieren. Tiefgründigere Informationen zu den Hintergründen dieser Sicherheitsregeln findest du zudem in der Begleitung (Kapitel 6).

Elektrolyseurkonstruktion

das Herzstück des Elektrolyseurs

Kapitel 4

Bau der Elektrolysekonstruktion

Der mechanische Aufbau

In diesem Kapitel fertigst du die zentrale Elektrolyseeinheit an. Durch die präzise Montage der Graphitelektroden und der Isolierteile schaffst du die technische Grundlage für die spätere Reaktion, indem du den Stromfluss innerhalb der Konstruktion exakt steuerst.

Reaktion an den Polen

Sobald eine elektrische Spannung anliegt, entstehen an den beiden Elektroden verschiedene Pole, wodurch jeweils unterschiedliche chemische Reaktionen ablaufen: An einem Pol bildet sich Wasserstoff, während am anderen Sauerstoff freigesetzt wird.

Trennung der Gase

Um eine unerwünschte Durchmischung dieser Gase zu verhindern, ist das zwischen den Elektroden verbaute Diaphragma entscheidend. Es lässt zwar Ionen für den Stromkreis passieren, dient aber als physische Barriere für die Gasblasen. So steigen Wasserstoff und Sauerstoff räumlich getrennt voneinander auf und können kontrolliert abgeleitet werden.

Interaktiv: Fahre mit der Maus über die Bauteile.

Kapitel 5

Experimente mit der Elektrolysekonstruktion

Experiment 1: Theorie-Transfer in die Praxis

In diesem Experiment geht es um das Verständnis der praktischen Umsetzung der Elektrolyse, die du bereits in der Theorie kennengelernt hast. Durch die Zuordnung der Pole (Anode und Kathode) an der Hardware lässt sich die Gasentstehung experimentell überprüfen und verifizieren.

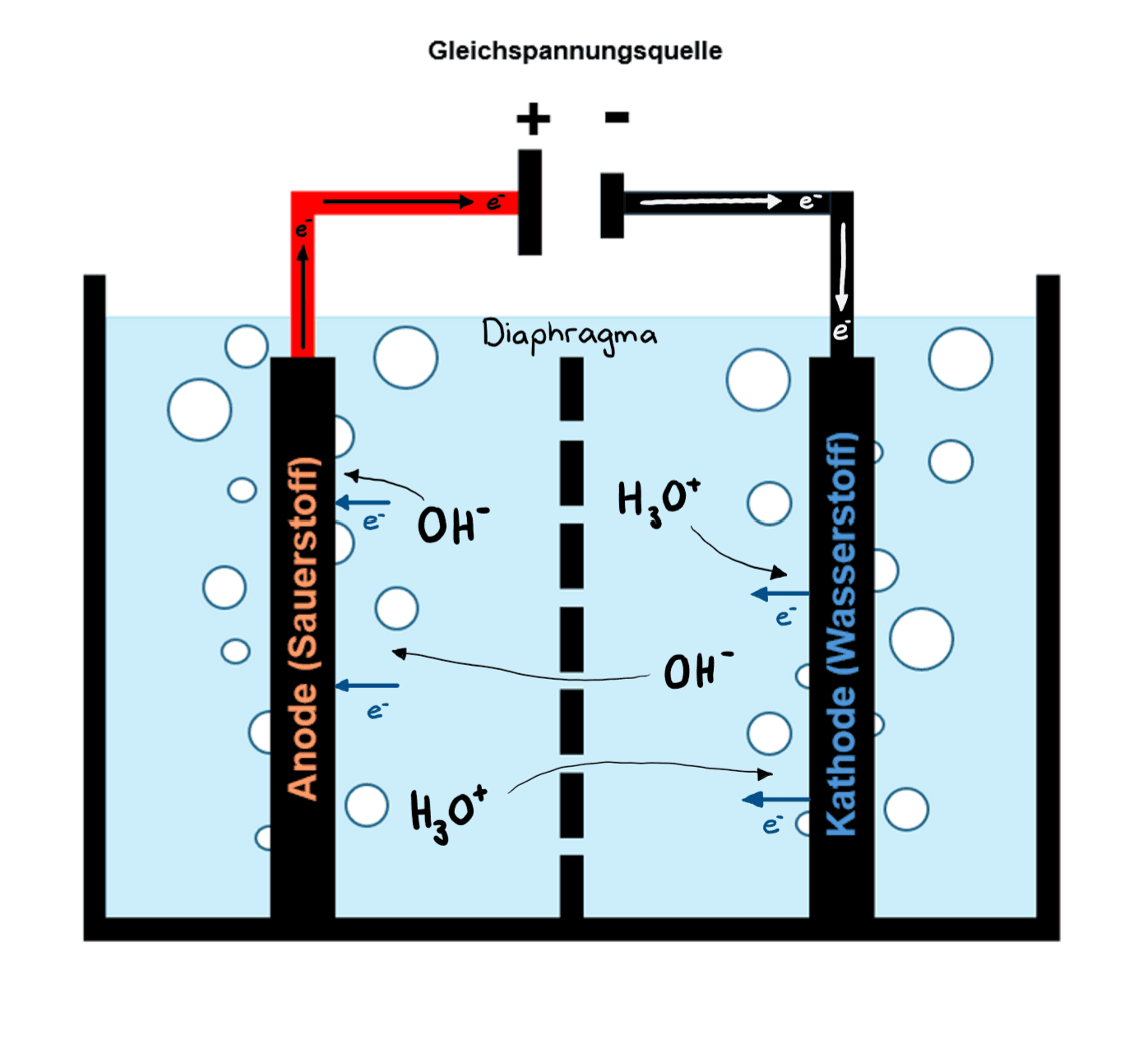

Theoretisches Modell der Elektrolyse
theoretisches Modell

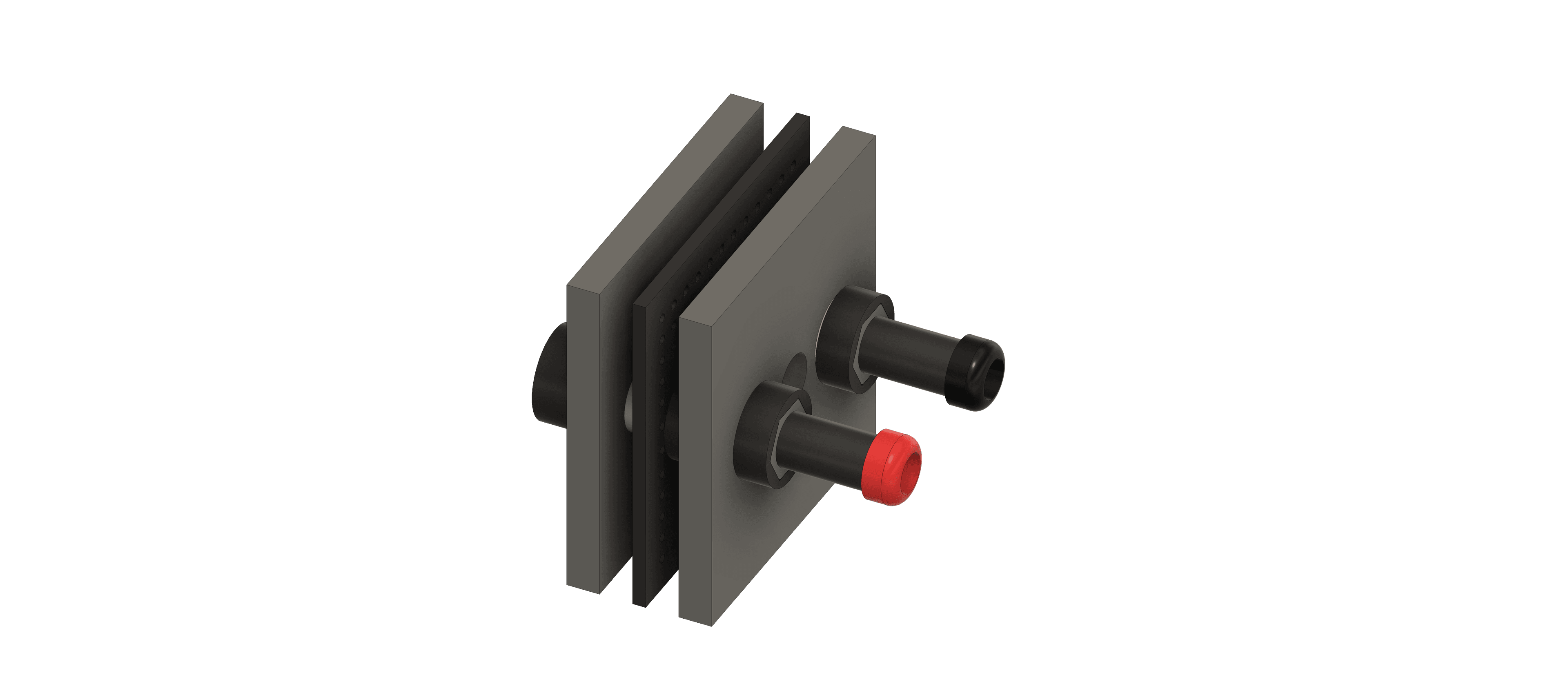

Reale Elektrolysekonstruktion
reale Konstruktion

Experiment 2: Leitfähigkeits-Analyse

Im Zentrum dieses Versuchs steht die Analyse, wie unterschiedliche Leitfähigkeiten die Gasentwicklung beeinflussen. Durch die Gegenüberstellung von reinem Leitungswasser und der Versetzung mit Zitronensäure wird die Effizienzsteigerung der Reaktion untersucht.

Forschungsfrage: Was für eine Auswirkung hat die Leitfähigkeit vom Wasser auf die Wasserstoffproduktion?

Reines Leitungswasser

Untersuchung der Leitfähigkeit in reinem Leitungswasser. Hierbei zeigt sich eine minimale Stromstärke und kaum sichtbare Gasentwicklung.

Zitronensäure

Analyse des Effekts durch Zugabe von Zitronensäure. Die Erhöhung der Ionenkonzentration führt zu einer signifikanten Steigerung der Produktion.

Bau & Betrieb des Elektrolyseurs

Integration und Messung

Kapitel 6

Bau des Elektrolyseurs

Systemintegration & Gehäusefunktion

Die finale Montage vereint die Elektrolysekonstruktion mit dem passgenauen Gehäuse zu einer funktionellen Einheit. Das Design ist darauf ausgelegt, die aufsteigenden Gase über eine trichterförmige Führung direkt an den Elektroden abzufangen. Diese bauliche Gastrennung ermöglicht es, Wasserstoff und Sauerstoff getrennt voneinander nach oben abzuleiten und in den Reagenzgläsern zu speichern.

Kapitel 7

Experimente mit dem Elektrolyseur

Vorbereitung & Analyse der Gasverhältnisse

Vorbereitung: Aufbau der Einsatzbereitschaft, Zugabe von Zitronensäure für die Leitfähigkeit und luftfreies Befüllen der Reagenzgläser unter Wasser.

Forschungsfrage: „Lässt sich das theoretisch erwartete Gasvolumen-Verhältnis von Wasserstoff zu Sauerstoff (2:1) in der Praxis bestätigen? Und welche Faktoren beeinflussen diese?"

Die Wirkungsgradbestimmung

Präzise Messvorbereitung: Ein Reagenzglas wird mit einer Markierung versehen, um ein exakt definiertes Gasvolumen messen zu können.

Datenerhebung: Während des Versuchs werden die Spannung, die Stromstärke und die exakte Zeit gemessen, die benötigt wird, um das Glas bis zur Markierung mit Wasserstoff zu füllen.

Wissenschaftliche Auswertung: Berechnung des Wirkungsgrads durch den Vergleich der eingesetzten elektrischen Energie mit der gespeicherten chemischen Energie und Einordnung gegenüber industriellen Standards (60–85 %).

Abschluss & Anhang

Rückbau und bildliche Materialübersicht

Kapitel 8

Rückbau und Pflege

Nach Abschluss der Experimente wird das System sicher außer Betrieb genommen und anschließend systematisch in seine Einzelteile zerlegt. Um das Material zu schonen und eine langfristige Wiederverwendung des Elektrolyseurs zu ermöglichen, werden alle Bauteile gründlich mit klarem Wasser von Zitronensäure-Resten befreit. Nach der Reinigung lässt man die Komponenten vollständig trocknen, damit sie für zukünftige Einsätze bereitbleiben.

Kapitel 9

Abschluss und Ausblick

Dieses Kapitel schließt das Projekt ab, indem es die Brücke von deinem Experiment zur realen Anwendung schlägt. Es verdeutlicht, wie die Elektrolyse als Schlüsseltechnologie für die Speicherung erneuerbarer Energien funktioniert. Ziel ist es, dir das nötige Wissen mitzugeben, um fundiert an gesellschaftlichen Diskussionen über eine nachhaltige und klimaneutrale Zukunft teilnehmen zu können.

Kapitel 10

Bildliches Nachschlagewerk

Der Anhang dient als visuelle Unterstützung zur Identifikation aller benötigten Teile. In diesem bildlichen Nachschlagewerk sind sowohl die 3D-gedruckten Komponenten als auch die Standardbauteile übersichtlich dargestellt, um eine fehlerfreie Montage und Vollständigkeitsprüfung zu ermöglichen.

Kapitel 11

Rechtliche Hinweise

Dieser Abschnitt enthält die notwendigen rechtlichen Rahmenbedingungen und Nutzungshinweise.
